導波物位計

更新:2016-4-22 11:14:27      點擊:
  • 產品型號:   BRL600
  • 產品描述

    BRL600型導波物位計是我公司和長慶油田采油三廠數字化項目組針對油田現場工況聯合開發的一款適用于油田各種儲罐、中間緩沖罐及過程容器的高精度、高性能液位計、能夠解決磁翻柱液位計、靜壓式液位計在現場使用...

產品介紹

BRL600型導波物位計是我公司和長慶油田采油三廠數字化項目組針對油田現場工況聯合開發的一款適用于油田各種儲罐、中間緩沖罐及過程容器的高精度、高性能液位計、能夠解決磁翻柱液位計、靜壓式液位計在現場使用的各種缺點。

特性與優勢

            ◆強液面波動場合測量精度不受影響
            ◆強油氣、水蒸汽場合測量精度不受影響
            ◆不受油氣、噪音、蒸汽、粉塵、壓力等工況影響
            ◆不受介質密度、粘稠度和溫度的變化的影響
            ◆測量范圍0~30m,分辨率1mm,測量精度高
            ◆過程壓力可達20bar,過程溫度可達250℃
            ◆測量靈敏度高,刷新速度快,安裝簡便,牢固耐用,免維護
導波物位計與其他液位計相比具有如下優點:

            1、能耗低、安裝維護成本低。采用兩線制技術回路供電,無需伴熱(磁翻柱液位計需伴熱),維修無需清罐,不影響生產(靜壓式需清罐)從而大大節省了安裝及維護費用。
            2、無可動部件,不受介質粘度的影響(磁翻柱液位計浮球易受粘度大物質卡死)
            3、介質密度的變化對測量無影響,(靜壓式受密度影響大)。
            4、不需現場標定(靜壓式需根據現場介質密度標定),僅需現場輸入有關參數即可使用。
            5、水蒸氣和油氣、泡沫對測量無影響,(雷達液位計受水蒸汽、油氣和泡沫影響大)由于電磁波不通過空間傳播,因而霧氣不會引起信號的衰減,泡沫也不會對信號進行散射而損失能量。
工作原理

    導波物位計是利用時差式實現測量的,它運用了TDR(時域反射)原理,通過探頭發射電磁波和液面反射波之間的時間差來測量液位。

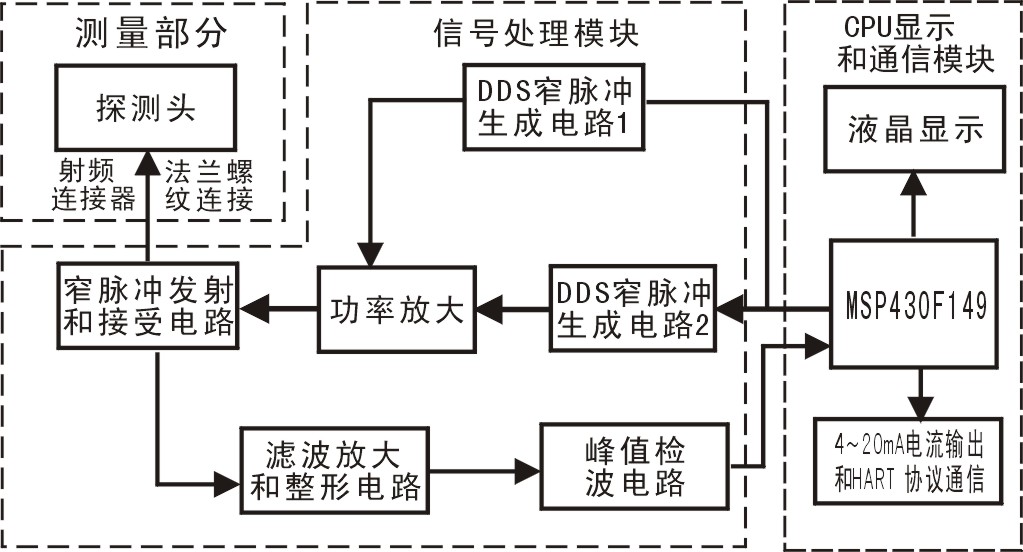

    采用發射--反射-- 接收的工作方式,測量系統結構圖如下圖所示 以測量液體為例,采用導波天線發射出超高頻電磁波當電磁波碰到液面后,由于介電常數發生突變,導致探頭特性阻抗發生變化,信號被反射回來,反射波被同一天線接收,儀表檢測出發射波及回波的時差,并經過智能化信號處理器,計算出被測液位的高度。



技術參數



            測量范圍: 0~30米

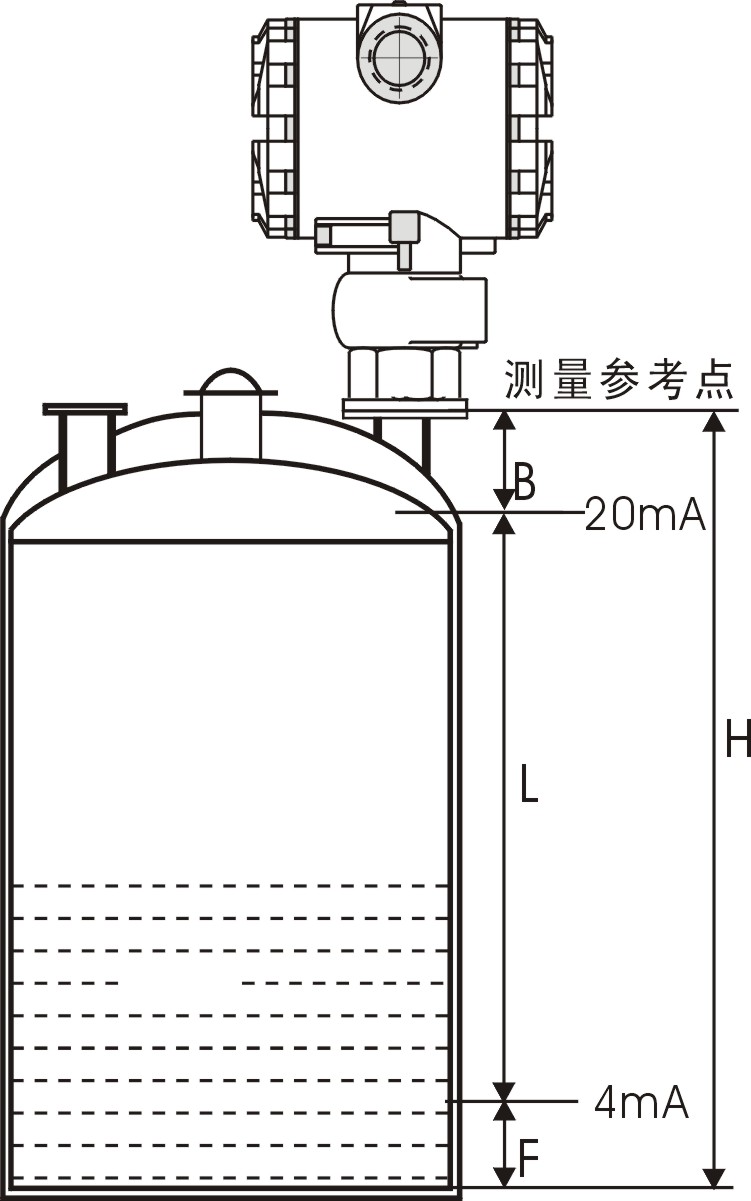

                    H----空罐距離
                    B----頂部盲區:是指油面與測量參考點之間的最小距離
                    F---- 底部盲區:是指罐體底部附近無法精確測量的一段距離,根據現場罐體情況大小不同。
                    L----有效測量距離:頂部盲區和底部盲區之間的距離,一般為4~20mA輸出量程。
            重復性:±3mm
            分辨率:5mm
            輸出信號:4~20mA疊加HART信號
            精      度:<0.1%
            過程連接:  G11/2螺紋或11/2NPT或法蘭
            過程壓力:  -1-20bar
            電     源:  24VDC(±10%),紋波電壓:1Vpp
            環境溫度: -40℃~+70℃
            防護等級: IP67
            防爆等級: EXia IICT6
            兩線制接線:儀表供電和信號輸出共用一根兩芯屏蔽電纜線
            電纜入口:2個M20*1.5(電纜直徑5--9mm)







產品說明書下載:
