磁致伸縮液位計
- 產品型號: $article_place$
- 產品描述
磁致伸縮液位計是采用磁致伸縮原理研制而成的高精度可測量各種液體的液位、界面信號的液位計。與靜壓式液位計、磁翻板液位計、電容式液位計、射頻導納式等產品相比有明顯的優勢，而且一只變送器可以用來測量液位、界...

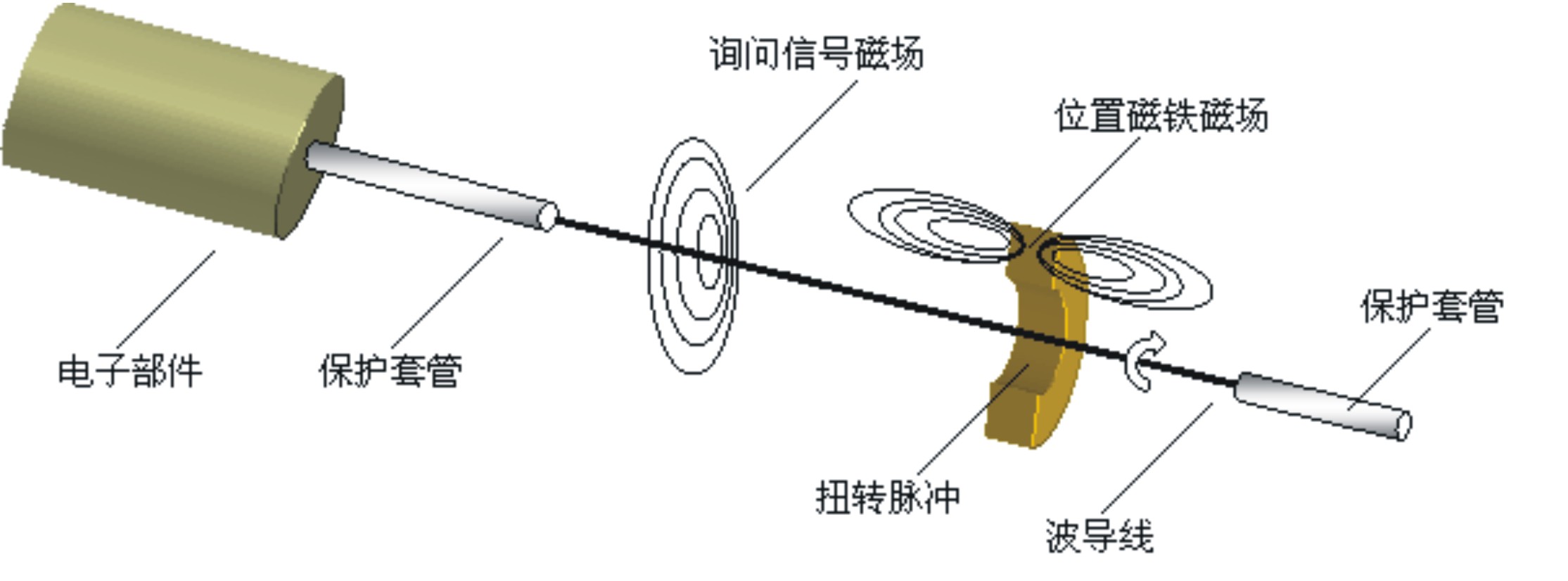

工作原理
在測量液位時變送器電子倉的電子部件產生一激勵脈沖，此脈沖沿波導絲向下運動。在變送器測桿外配有一磁環，此磁環沿測桿隨被測物體的移動而移動。由于磁環會產生一個磁場。當電流產生的磁場與磁環相加形成螺旋磁場，產生瞬時扭力，使波導絲扭動并產生張力脈沖，這個脈沖以固定的速度沿波導絲傳回，在接收回波線圈上會產生感應電流脈沖、即返回脈沖，通過測量起始脈沖與返回脈沖之間的時間、乘以固定速度，便能精確地確定被測物體位置。由于傳感元件是非接觸的，長期在線連續的測量不會對傳感器造成任何磨損。
主要特點
★耐惡劣使用環境、高可靠、壽命長；
★高精度、高穩定性；
★高分辨率
★絕對位置輸出；
★具有反向極性保護功能
★防雷擊、防射頻干擾
★抗震抗沖擊
★ 結構精巧，適應范圍廣；
★安裝方便，無需定期維修或標定。
技術性能
診斷功能： 儀表故障時，輸出報警輸出電流；
組態功能： 可以對工程單位、量程、阻尼、報警上下限，桿長，底部偏移量、顯示變量組態；
監測動態變量功能：液位值、百分比、輸出電流等。
電流校準功能： 可對模擬輸出電流進行校準；
用戶校準功能： 可以進行現場標定；
上下限校準： 兩點校準功能，實現零點和滿度的微調；
定點微調： 進行任意點修正，實現平移功能；
就地組態功能： 對工程單位、量程、阻尼、報警上下限，底部偏移量、顯示變量等組態并具有數據恢復功能；
就地校準功能： 能就地進行上下限校準，定點微調；
液晶顯示功能： 帶背光多功能數字液晶顯示；可顯示各種工程單位。
通信功能： 符合H ART協議的通信功能；
數據備份和恢復： 制造商對儀表組態、標定后，對制造商原始信息進行備份，用戶現場非法調整造成儀表不能正常工作時，現場輸入或遠程指令調入制造商出廠信息，并覆蓋用戶非法錯誤信息，達到正常工作狀態。
技術指標
電 源： 12～36V DC
工作溫度： 電子倉： －40℃～＋85℃；測 桿： －40℃～＋125℃
量程范圍： 硬桿500mm～5000mm；可卷縮軟桿1000mm～20000mm；
輸出形式： 4～20mA+HART；(數字通訊) ；
線性誤差： 優于±0.1%FS ，最小絕對誤差小于0.5mm
重 復 性： 優于±0.05%FS
分 辨 率： 優于±0.05%FS
遲 滯： 優于±0.05%FS
響應時間： 0.2～6ms（根據桿長）
測桿材料： 1Cr18Ni9Ti、304SS、316SS 或用戶特殊定制
連接形式： 通常M20×1.5、或DN80、DN100法蘭等用戶特殊定制
