插入式靜壓液位計
- 產品型號: BRYL
- 產品描述
插入式靜壓液位計是一款性能優越的液位計，采用獨特的底部插入式安裝方式，帶有現場就地顯示，顯示表頭帶有按鍵可對由于安裝位置造成影響進行校準。...
西安北瑞三元儀表有限公司研制生產的BRYL型插入式靜壓液位計是一款性能優越的液位計，采用獨特的底部插入式安裝方式，帶有現場就地顯示，顯示表頭帶有按鍵可對液位計進行校準。主要由傳感器和信號處理電路及專用不銹鋼測量導管及法蘭組成，傳感器采用進口純平膜特制傳感器，該傳感器具有不易粘，耐低溫、耐腐蝕等特點，信號處理電路采用智能化集成電路，具有現場可調節和校準誤差功能，不銹鋼測量導管及法蘭可根據現場安裝尺寸定做。
BRYL型插入式靜壓液位計是根據容器內液體產生的靜壓與液體高度成正比的原理實現液位測量，即P=ρgh，密度ρ一定，g重力加速一定，可以通過測得的P求出h。過程壓力作用于傳感器的隔離膜片上使膜片產生位移,通過膜盒內的硅油將壓力傳遞到擴散硅的硅片上,同時參考端的壓力（大氣壓和絕壓）作用于硅片的另一側，這樣在硅片的兩端就加上了一個差壓，差壓在硅片上產生了一個應力場，使擴散在硅片上的四支電阻，有兩支拉伸電阻值變小，另兩支壓縮電阻值變大，在電氣能上們構成了一個全動態的惠斯登電橋，橋臂阻值的變化使電橋失去平衡，這樣在激勵電路的作用下就產生了一個與壓力成正比的電壓輸出信號,該信號經過放大及補償電路處理，再經過轉換電路轉換成相應的電流信號，該電流信號通過非線性矯正環路的補償，即產生了與輸入壓力成線性對應關系的4～20mA DC標準信號輸出。
性能特點
1、采用插入式安裝，測量膜片伸入罐體可防止膜片堵塞及凍壞。
2、表頭帶有按鍵可對液位計進行參數設置和調校。
3、相比其它靜壓液位計無需保溫伴熱，降低安裝及維護成本。
4、測量范圍: 0～1、2、5、10、15、30、50、100、200米
5、輸 出: 4～20mA DC（兩線制）
6、供電電源: 24V DC
7、精度等級: 0.2級、0.5級
6、防爆等級：ExiaIICT6
7、防護等級：IP65
8、環境溫度: -30～80℃
9、環境濕度: 0～95%RH
10、穩定 性: ≤0.2%FS/年 1、使用對象: 和316L不銹鋼兼容的液體介質

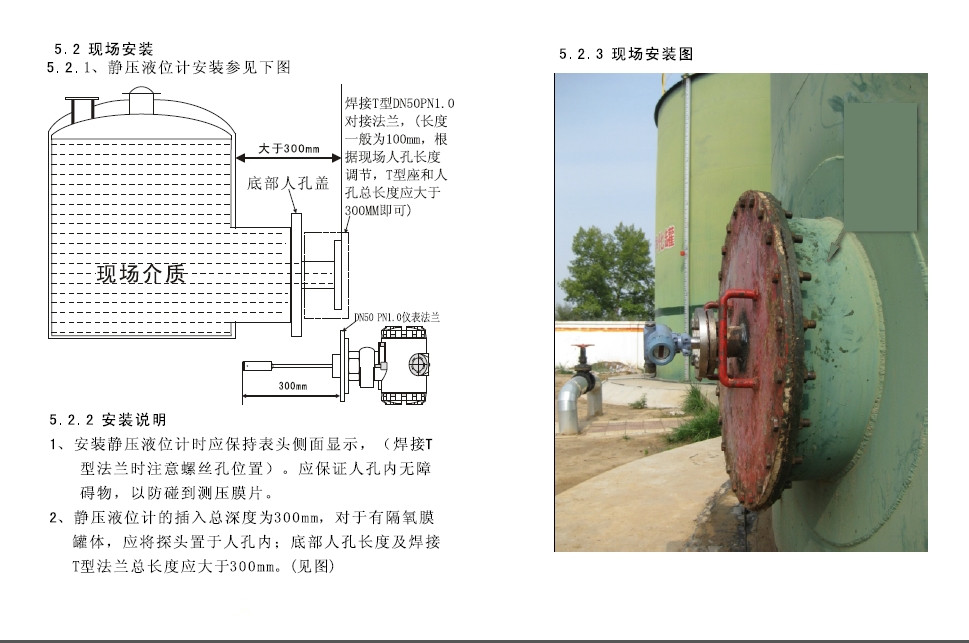

現場安裝圖
