油水界面儀
- 產品型號: $article_place$
- 產品描述
本公司利用磁致伸縮原理生產的磁致伸縮油水界面儀，具有測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。...

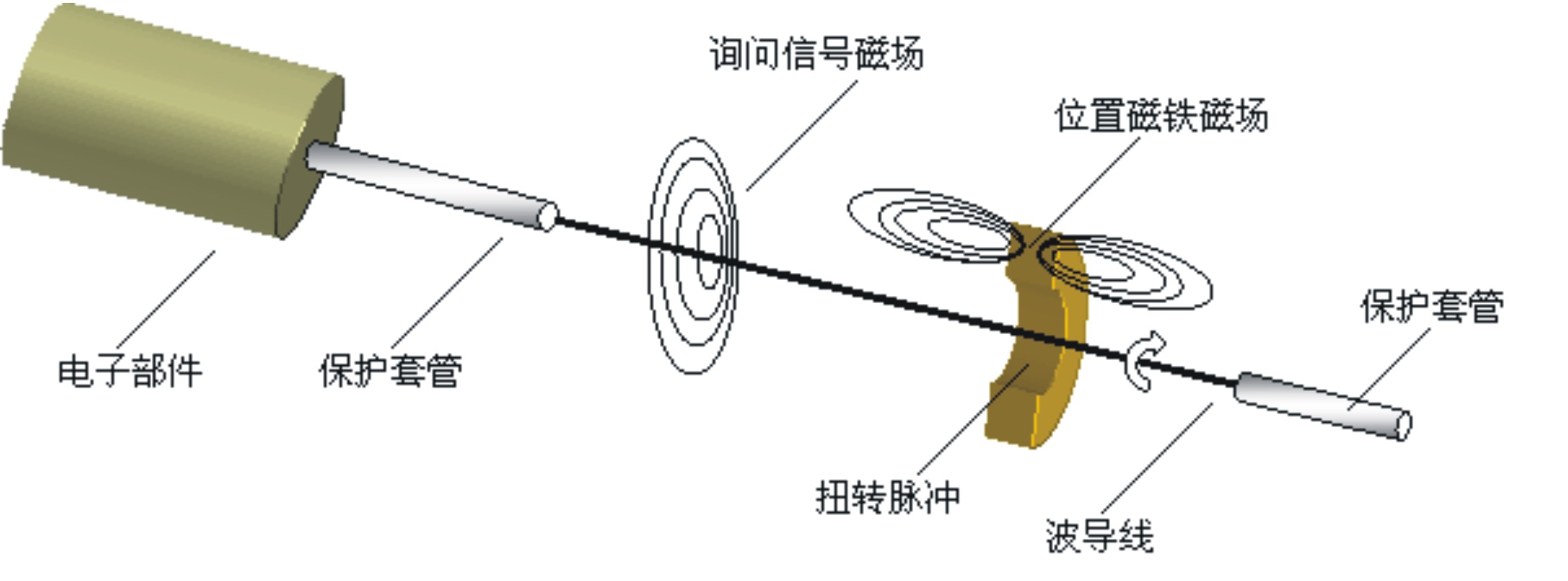

工作原理
在測量液位時變送器電子倉的電子部件產生一激勵脈沖，此脈沖沿波導絲向下運動。在變送器測桿外配有一磁環，此磁環沿測桿隨被測物體的移動而移動。由于磁環會產生一個磁場。當電流產生的磁場與磁環相加形成螺旋磁場，產生瞬時扭力，使波導絲扭動并產生張力脈沖，這個脈沖以固定的速度沿波導絲傳回，在接收回波線圈上會產生感應電流脈沖、即返回脈沖，通過測量起始脈沖與返回脈沖之間的時間、乘以固定速度，便能精確地確定被測物體位置。由于傳感元件是非接觸的，長期在線連續的測量不會對傳感器造成任何磨損。
主要特點
★耐惡劣使用環境、高可靠、壽命長；
★高精度、高穩定性；
★高分辨率；
★可同時測量液位和界面；
★具有反向極性保護功能；
★防雷擊、防射頻干擾；
★抗震抗沖擊；
★ 結構精巧，適應范圍廣；
★安裝方便，無需定期維修或標定。
技術性能
診斷功能： 儀表故障時，輸出報警輸出電流；
組態功能： 可以對工程單位、量程、阻尼、報警上下限，桿長，底部偏移量、顯示變量組態；
監測動態變量功能：液位值、百分比、輸出電流等。
電流校準功能： 可對模擬輸出電流進行校準；
用戶校準功能： 可以進行現場標定；
上下限校準： 兩點校準功能，實現零點和滿度的微調；
定點微調： 進行任意點修正，實現平移功能；
就地組態功能： 對工程單位、量程、阻尼、報警上下限，底部偏移量、顯示變量等組態并具有數據恢復功能；
就地校準功能： 能就地進行上下限校準，定點微調；
液晶顯示功能： 帶背光多功能數字液晶顯示；可顯示各種工程單位。
通信功能： 符合H ART協議的通信功能；
數據備份和恢復： 制造商對儀表組態、標定后，對制造商原始信息進行備份，用戶現場非法調整造成儀表不能正常工作時，現場輸入或遠程指令調入制造商出廠信息，并覆蓋用戶非法錯誤信息，達到正常工作狀態。
技術指標
電 源： 12~36V DC
工作溫度： 電子倉： －40℃～ ＋85℃；測 桿： －40℃～ ＋125℃
量程范圍： 硬桿500mm～2000mm；可卷縮軟桿1000mm～18000mm；
輸出形式： 4～20mA+HART；(數字通訊) ；
線性誤差： 優于±0.1%FS ，最小絕對誤差小于0.5mm
重 復 性： 優于±0.05%FS
分 辨 率： 優于±0.05%FS
遲 滯： 優于±0.05%FS
響應時間： 0.2～6ms（根據桿長）
測桿材料： 1Cr18Ni9Ti、304SS、316SS 或用戶特殊定制
連接形式： 通常M20×1.5、或DN80、DN100法蘭等用戶特殊定制
